Réf. énoncé Parapente
Discipline Conception de Système d'Information
Thèmes abordés MCD, MLD, Formes Normales, utilité d'une méthode
Public visé BTS Informatique de Gestion, DUT Informatique, BTS CGO
Durée 1 à 2h
Auteur Vu sur internet



CHERCHEZ L'ERREUR !

Sur Internet il y a de tout, mais tout n'est pas toujours bon à prendre, la preuve : les 2 schémas qui suivent ont été vus sur un site internet : http://perso.wanadoo.fr/matthieu.vidal/default.htm.

Ils servent à illustrer un cours de modélisation Merise, cependant …

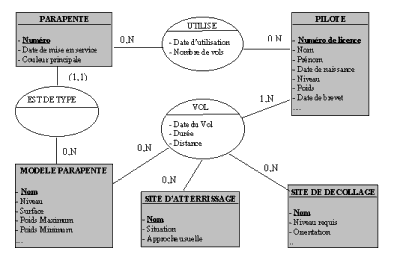

Schéma 1 - MODELE CONCEPTUEL DES DONNEES

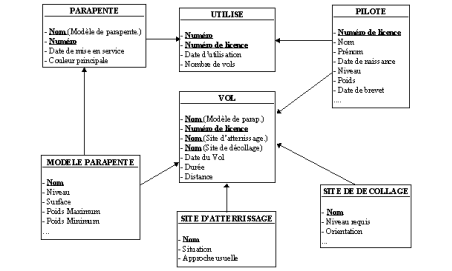

Schéma 2 - MODELE LOGIQUE DES DONNEES



  1. Quelles sont les formes normales des relations présentées sur le schéma 2 ? Qu'en concluez-vous ?

  2. A partir de ce que l'on comprend du 1er schéma, présentez un MCD corrigé.

  3. Déduisez de votre MCD un Modèle Logique des Données normalisé (toutes les relations en 3FN)
